  Компания специализируется на ремонте лифтовой и промышленной электроники. Опыт нашей компании позволяет решать самые сложные задачи по ремонту следующего оборудования: печатные платы, частотные преобразователи, блоки питания, стабилизаторы напряжения, контроллеры и прочая электроника. При ремонте печатных плат мы опираемся на международный стандарт описывающий разнообразные характеристики печатной платы "IPC-A-610" и техническую документацию, что позволяет осуществить качественный ремонт электронного оборудования. Нам приходилось сталкиваться с отсутствием технической документации на оборудование, даже в этой сложной ситуации наши инженеры после тщательной  диагностики осуществляли сложные ремонты оборудования. Путем профессионального ремонта мы поможем вам сэкономить на покупке дорогостоящего электронного оборудования. Предоставляем гарантию 12 месяцев на работоспособность оборудования. При ремонте стараемся использовать оригинальные комплектующие или качественные аналоги.

-   Тщательная диагностика с использованием тестового оборудования.
-   Выявляем причину неисправности и возможность ремонта.
-   Оценка стоимости ремонта. Подбор и заказ комплектующих.
-   В зависимости от наличия электронных компонентов оговариваем сроки по ремонту.
-   Осуществляем ремонт путем замены поврежденных компонентов на новые в зависимости от характера неисправности.
-   Восстанавливаем поврежденные контактные дорожки на поверхности печатной платы.
-   Тестируем на работоспособность оборудование после ремонта.

  На сегодняшний день каждый из нас пользуется электронным оборудованием, гаджетами,  бытовыми приборами. Практически везде в современном мире используются электронные печатные платы, как раз они устанавливаются в современные бытовые приборы, лифты, автомобили, телевизоры и другие электронные приборы. Каждый день мы пользуемся электронными приборами и многие даже не догадываются из чего состоит умное устройство.Одно из не маловажных составляющих бытовых, компьютерных и прочих электронных устройств, это электронная печатная плата . Различие печатных плат в размерах. Также печатные платы разделяются на односторонние печатные платы, двусторонние печатные платы (ДПП), многослойные печатные платы (МПП). В современных телефонах используются платы малого размера, в отличие например от стиральной машинки или телевизора, там уже используются платы намного больше по размеру. Но с течением  времени любая плата может выйти из строя, и факторов очень много которые влияют на это. Для того чтобы заново восстановить работоспособность платы, как раз тут и потребуется компонентный ремонт

Для начала давайте разберёмся в терминологии.
   Поверхностный монтаж сокращённо называется SMT (от англ. Surface Mount Technology – Технология монтажа на поверхность (по-русски, – ТМП)).Так уж устоялось, что под аббревиатурой SMD порой имеют ввиду в том числе и саму технологию поверхностного монтажа, хотя на самом деле термин SMD имеет иное значение.



-  Один из распространенных дефектов является короткое замыкание на плате или проводке которая подходит к плате. Возникает данный дефект вследствие выхода из строя радиоэлемента или неправильной эксплуатации, далее плату уже будет тяжело отремонтировать, так как короткое замыкание может повредить достаточно много электронных компонентов на плате. Также вследствие данного дефекта прогорают контактные дорожки, что ведет к обрыву электронной цепи.



  - Выход из строя электронных компонентов. Дефект может возникать из-за некачественных электронных деталей. Любой электронный компонент который устанавливается на плату - от сложной микросхемы до простейших резисторов или конденсаторов - может выйти из строя, и в дальнейшем электронный прибор перестаёт работать.


Для правильной работы электронного оборудования используются компоненты такие как микросхемы, резисторы, конденсаторы, катушки индуктивности, варисторы, тиристоры, диоды, транзисторы и прочие компоненты. Перед началом ремонта, требуется тщательная диагностика платы согласно электронной схемы. После того как выявили неисправность компонента или компонентов с помощью осциллографа, мультиметра и SMD тестера, необходимо правильно подобрать аналоги. Согласно “data-sheet” (спецификация электронной радиодетали) подбираем аналог. Следующий шаг - это пайка.

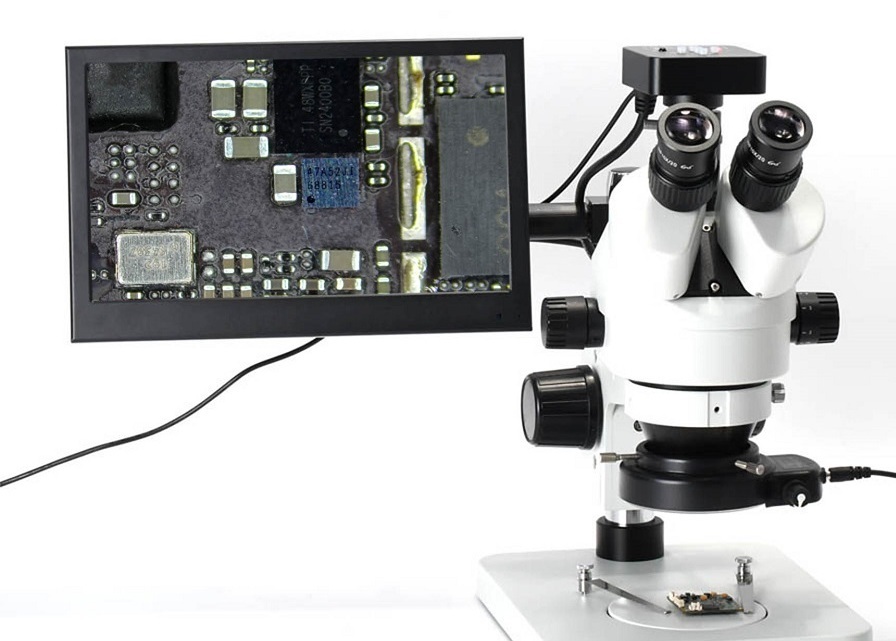

      - Подготовить инструменты к работе. Набор инструментов, который вам понадобится для пайки: микроскоп, паяльная станция с регулировкой температуры, флюс, припой, набор пинцетов, очиститель флюса.
     - Подготавливаем рабочее место к работам. Поверхность где будет осуществляться ремонт, должна быть антистатической, дабы не повредить радиокомпоненты на плате. Согласно стандарту ESD (Electro Static Discharge) защита от статического напряжения.

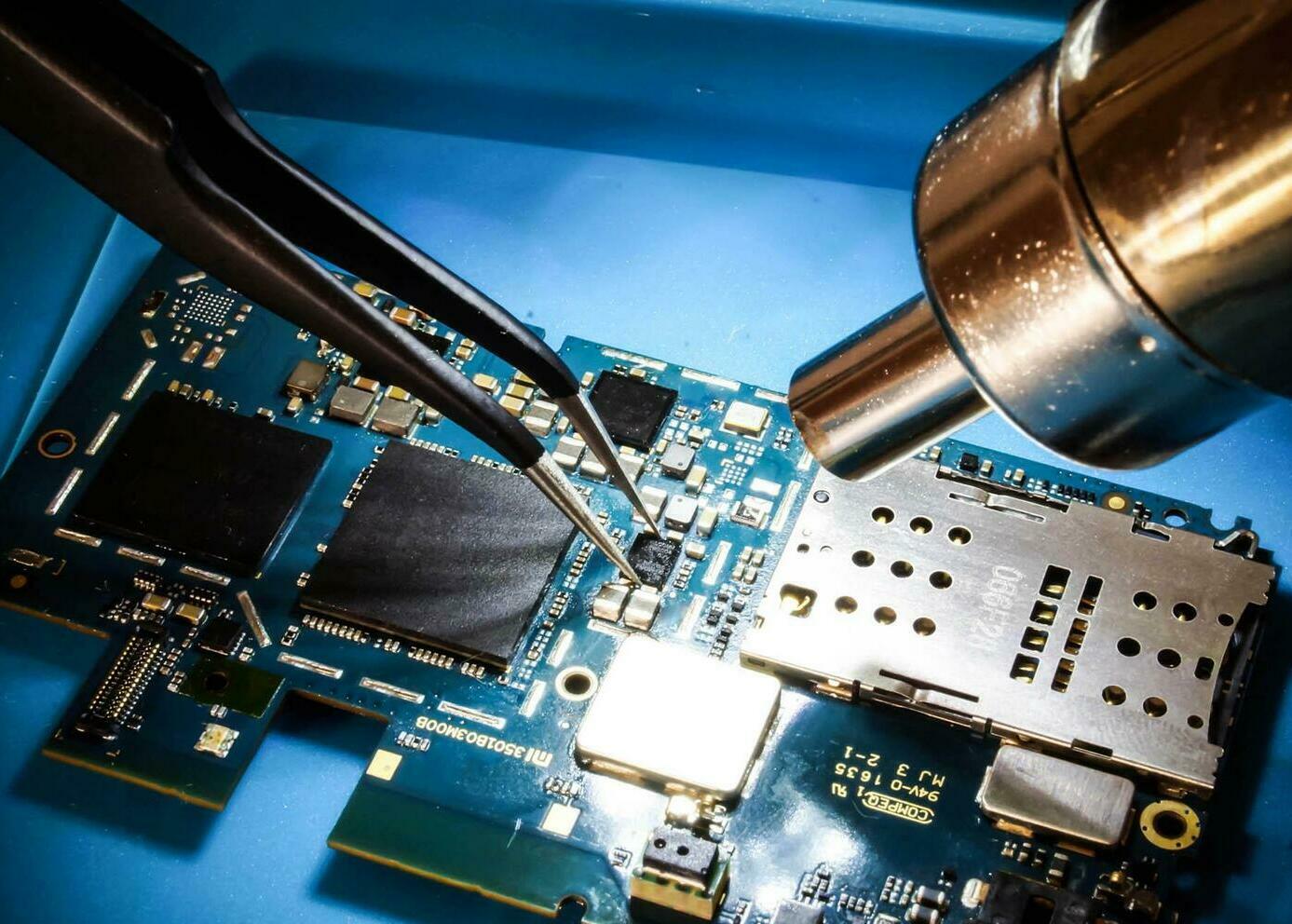

    - Подбираем нужную насадку для фена паяльной станции и нужное жало паяльника для дальнейшей 	работы. Устанавливаем нужную температуру и пробуем нагревать контактные площадки 	детали, регулирую температуру паяльной 	станции.Главное не перегреть печатную 	плату. Температуры плавления припоя:   Виды припоя: мягкие с температурой плавления до 300 °C, твёрдые свыше 300 °C.  К мягким припоям относятся оловянно-свинцовые сплавы (ПОС)
 Таблица температур плавления припоев:
ПОС-15 — 280 °C.
ПОС-25 — 260 °C.
ПОС-33 — 247 °C.
ПОС-40 — 238 °C
ПОС-61 — 183 °C
ПОС-90 — 220 °C
В электронике применяются мягкие припои.
    - После того как подобрали нужную температуру, выпаиваем нерабочий элемент на плате.

    - Подготавливаем контактные площадки после того как выпаяли неисправный компонент. Убираем паяльником излишки припоя и наносим флюс на контактные площадки на плате.

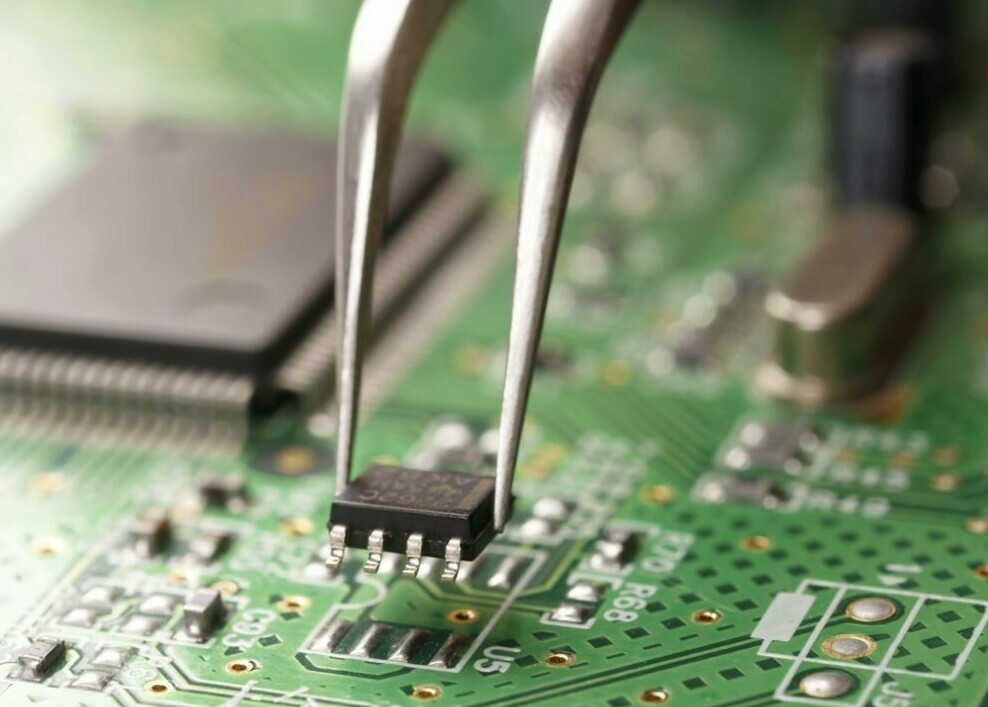

    - С помощью пинцета устанавливаем новый компонент в нужное место на плате, далее с помощью паяльника или фена разогреваем контакты компонента и поверхности, добавляем немного припоя для каждой контактной площадки. В итоге на 		каждом контакте должна образовываться галтель (Форма застывшего припоя, формирующего паяное соединение деталей.)
   - Проверяем работоспособность электронного оборудования согласно схемы подключения, если все заработало, то вы все сделали правильно.

Вы всегда можете обратиться в сервисный центр WorkChip, наши специалисты делают качественный ремонт электронного оборудования. Вас смогут проконсультировать, сделать тщательную диагностику электронного оборудования. Наша компания нацелена на результат и всегда рада Вам помочь.

Для начала давайте разберёмся в терминологии.

- Некачественный ремонт электронного оборудования. Чаще всего некачественный ремонт приводит к быстрому выходу из строя электронной печатной платы.
